你知道什么是485通訊水控機嗎？
文章出處：http://www.hualian-tape.com 作者：興邦電子
[文章內容簡介]：485 通訊水控機憑借其智能高效、穩定可靠、靈活多用等優勢，在用水管理領域展現出了巨大的價值 。它不僅解決了傳統用水計費管理中的諸多問題，如計費不精準、管理效率低、水資源浪費等，還為用戶帶來了更加便捷、公平、科學的用水體驗 ，同時也為管理方提供了有力的數據支持，幫助其實現對水資源的合理調配和高效管理。
你真的了解 485 通訊水控機嗎？
在日常生活中，用水計費和管理問題常常讓我們感到困擾。比如在學校宿舍，每個月的水費結算總是一筆糊涂賬，大家為了分攤費用爭論不休；又或者在公共浴室，沒有合理的計費方式，有人長時間占用噴頭，浪費水資源。這些場景是不是很熟悉？其實，有一種設備可以很好地解決這些問題，它就是 485 通訊水控機 。它就像是用水管理的 “智慧大腦”，讓用水變得清晰明了又高效，接下來就帶大家深入了解一下這個神奇的設備。
一、485 通訊水控機是什么
485 通訊水控機，是一種融合了先進電子技術與智能控制理念的現代化用水管理設備 ，主要用于精確控制和計量用水，并通過 485 通訊方式實現數據的傳輸與管理。它能精準計算用戶的用水情況，并按照預設的計費規則進行扣費 ，廣泛應用于學校、工廠、酒店等場所的浴室、開水房等用水區域。
從外觀上看，485 通訊水控機通常是一個小巧而精致的設備，大小和一個小型平板電腦差不多，材質上多采用堅固耐用的工程塑料，具備良好的防水、防潮性能，能適應浴室等潮濕環境。它的正面一般配備了一塊清晰的顯示屏，用于展示用水量、費用、余額等關鍵信息，下方則是操作按鍵，方便用戶進行簡單操作，旁邊還有醒目的刷卡感應區，支持非接觸式刷卡，讓使用更加便捷衛生。
在內部構造中，485 通訊水控機主要由幾個核心部件組成?？刂破魇撬?“大腦”，負責整個設備的運行邏輯和數據處理，它能夠快速準確地讀取用戶卡內信息，判斷用戶權限和余額，同時根據預設的費率和用水模式進行費用計算，還能實時監測設備的運行狀態，一旦出現異常，立即采取相應措施 ，比如當檢測到水流異常時，自動關閉閥門，避免水資源浪費。發訊流量計是計量用水的關鍵，它就像一個精準的 “流量偵察兵”，通過內部精密的傳感器，能夠?qū)崟r監測水流的速度和流量，并將這些數據準確無誤地傳送給控制器，為計費提供可靠依據，常見的有霍爾流量計和光電流量計，霍爾流量計利用霍爾效應將葉輪轉動產生的信號轉換成脈沖輸出，而光電流量計則基于光學原理，通過葉輪切割光通路產生脈沖信號來測量水量，其中光電流量計內部不含磁鐵，對水質保護更好，更適合用于飲用水測量。電磁閥則如同一個 “水閘衛士”，根據控制器的指令，控制水的通斷，當用戶刷卡且余額充足時，它迅速打開，讓水流暢通；當余額不足或用戶結束用水時，它又能及時關閉，阻止水流，其規格多樣，常見的有 2 分、4 分、6 分等不同管徑規格，以適配各種管道系統。
二、工作原理大揭秘
485 通訊水控機的工作過程充滿了科技的魅力，就像是一場精密的 “數據與水流的交響樂” ，各個部件緊密協作，實現高效的用水管理。當用戶拿著預充值的 IC 卡靠近水控機的刷卡感應區時，一場智能交互便開始了。水控機內部的控制器，作為整個設備的 “核心大腦”，迅速對 IC 卡進行識別和數據讀取，它會讀取卡內的用戶信息、余額等關鍵數據 ，判斷用戶是否有權限使用水控機以及卡內余額是否充足。
一旦確認用戶的使用權限和余額，控制器就會向發訊流量計和電磁閥發出指令。發訊流量計開始發揮它的 “偵察兵” 作用，實時監測水流的情況，它會將水流的流量信息以脈沖信號的形式精準地傳送給控制器，每一個脈沖信號都代表著一定量的水流通過，就像是一個個水流的 “小腳印” ，被流量計清晰地記錄下來。
而電磁閥則像是一個忠誠的 “水閘衛士”，接到控制器的開啟指令后，迅速打開閥門，讓水流暢通無阻地流出，滿足用戶的用水需求。在用戶用水過程中，發訊流量計持續不斷地向控制器反饋水流數據，控制器根據這些數據，按照預先設定好的計費規則進行費用計算 。如果是按用水量計費，控制器會根據流量計反饋的脈沖信號數量，準確計算出用戶的實際用水量，再乘以對應的水價，得出本次用水的費用，并實時從用戶 IC 卡的余額中扣除；如果是按時間計費，控制器則從用戶刷卡開始計時，按照設定的時間費率，隨著時間的推移不斷累計費用并扣費。
當用戶結束用水，將 IC 卡從感應區拿走，或者水控機檢測到卡內余額不足時，控制器會立即向電磁閥發出關閉指令，電磁閥迅速響應，關閉閥門，停止供水，整個用水過程也就畫上了句號。同時，水控機還會通過 485 通訊接口，將本次用水的詳細數據，如用水量、費用、使用時間、用戶信息等，傳輸給上位機或管理系統進行存儲和分析，方便管理人員對用水情況進行統計和管理，為后續的決策提供數據支持。
三、優勢亮點全解析
（一）智能高效，精準管控
485 通訊水控機的智能高效體現在多個方面。它支持遠程監控功能，管理人員只需在辦公室通過上位機或管理系統，就能實時查看各個水控機的運行狀態、用水數據，無需親自到現場巡查，大大節省了人力和時間成本 。比如在學校，后勤管理人員可以隨時了解各個宿舍樓層水控機的工作情況，及時發現設備故障或異常用水情況 。
在計費方面，它更是展現出極高的精準度。無論是按時間計費還是按用水量計費，都能精確計算費用，避免了人工計費可能出現的誤差。以按用水量計費為例，發訊流量計能精確測量每一滴水的流量，控制器根據預設的水價，準確計算出用戶的用水費用 ，讓用戶清楚知曉自己的每一筆用水開銷，也為管理方提供了可靠的計費依據，減少了因計費問題產生的糾紛。
（二）穩定可靠，安全無憂
485 通訊具有出色的穩定性。它采用差分信號傳輸，抗干擾能力強，能夠在復雜的電磁環境中保持數據的穩定傳輸 。即使在工廠等電磁干擾較大的場所，485 通訊水控機也能正常工作，確保數據準確無誤地傳輸?shù)缴衔粰C或管理系統 。而且 485 總線可以掛載多個設備，支持一對多的通信方式，布線相對簡單，成本較低，進一步保障了整個水控系統的穩定運行。
在安全設計上，水控機同樣表現出色。其外殼通常采用防水設計，內部電路板也做了防水處理，能有效防止水分侵入，避免因潮濕環境導致設備損壞 ，這使得它非常適合在浴室等潮濕環境中使用。在防偷水方面，水控機也有相應的措施，一些水控機具備異常用水檢測功能，當檢測到水流異常、長時間流水等可能存在偷水行為的情況時，會自動關閉閥門，并發出警報，通知管理人員進行處理 ，有效保障了用水管理的公平性和合理性。
（三）靈活多用，適配廣泛

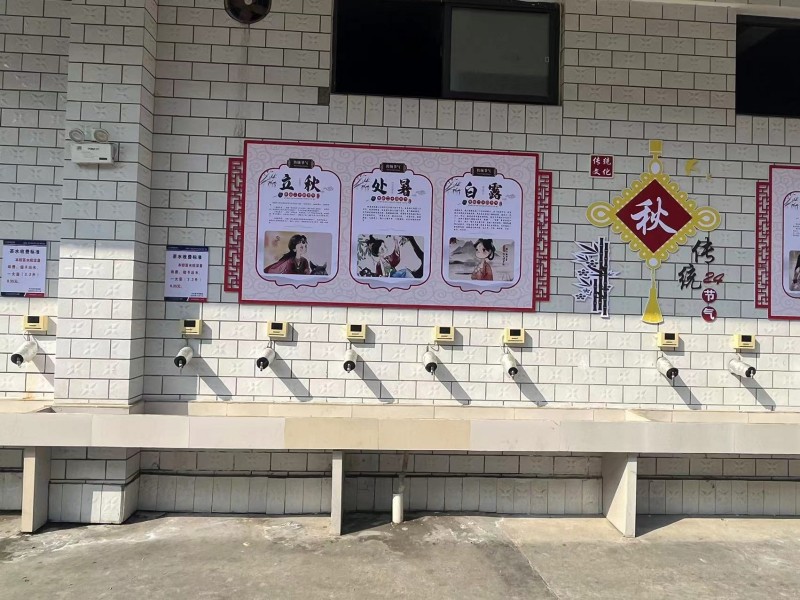

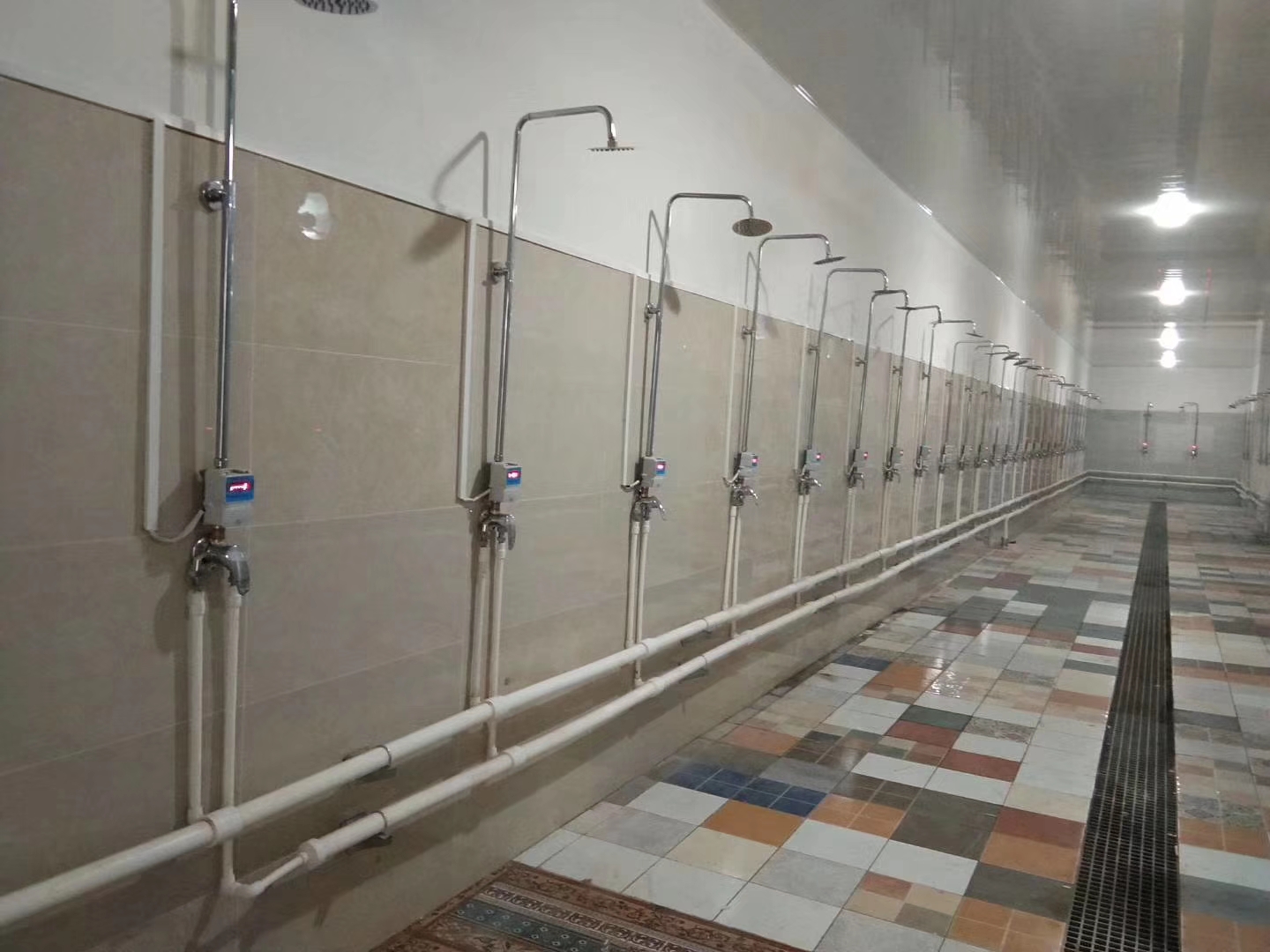

485 通訊水控機的適應性和靈活性使其能在多種場景中發揮作用。在學校，它可用于學生宿舍的熱水供應管理，學生刷卡用水，根據用水量或使用時間扣費，培養學生節約用水的意識；在公共浴室，能實現按時間計費，有效避免有人長時間占用噴頭，提高浴室的使用效率 ；在工廠，可用于員工宿舍和公共衛生間的用水管理，幫助工廠合理控制用水成本；在酒店，可應用于客房的熱水供應，客人在入住期間使用熱水，費用自動計入房費，方便快捷 。此外，它還能與校園一卡通、企業一卡通等系統無縫對接，實現一卡多用，進一步提升用戶體驗和管理效率。
四、安裝與維護那些事兒
（一）安裝步驟全流程
安裝 485 通訊水控機時，需要遵循一定的步驟和規范，以確保設備能夠正常運行。在安裝前，要先確定安裝位置，位置應選擇在離地面不低于 1.5 米的高度 ，這樣既能方便用戶操作，又便于后期維護，避免因過低而受到碰撞或被水浸泡，四周需預留合理空間，方便安裝和后續維修工作的開展。同時，要避開陽光直射和冰凍環境，陽光曝曬可能加速設備外殼老化，影響其使用壽命，而冰凍則可能損壞設備內部的零部件 ，如果是用于熱水房或者閥門安裝于弱電井，建議采用分體式水控機，其閥門流量計和回路分離的設計，能使布線更合理，還具有防損壞的優勢。
接著準備好安裝工具和材料，一般需要螺絲刀、扳手用于拆卸和固定部件，絕緣膠帶保證線路連接的絕緣性，電纜線實現設備與電源、上位機的連接 ，以及橡膠密封圈、生料帶等用于防止水管連接處漏水。同時，要特別注意電源問題，大多數 485 通訊水控機使用 DC12V 操作電源，嚴禁接入 AC220V，否則會擊穿水控機電路板，導致設備損壞 。若有多臺水控機同時使用，還需準備 RS485 通信轉換器，以便與電腦連接通信。
在設備接線時，要清楚了解線材顏色對應的功能。例如，常見的水控機中，紅色為 12V 電源（控制器電源輸入正極），黑色為 GND（控制器電源輸入負極） ，灰色和藍色線用于連接 RS485 通信轉換器，其中灰色線接轉換器的 A，藍色線接轉換器的 B，接錯將導致整個系統無法正常通信 。RS485 總線連接多臺設備時，可采用雙絞線，包括 UTP 無屏蔽雙絞線、STP 屏蔽雙絞線和 FTP 鋁箔屏蔽雙絞線等，具體可根據距離、環境和成本等因素選擇 。多臺 RS485 設備常見的連接方式有星型、總線型和環形 ，在連接過程中，要正確設置端電阻，使用屏蔽雙絞線，采用手拉手菊花鏈式拓撲結構將網關和各串行設備節點連接起來，并在網絡起始端和末尾端設備的 RS485“+” 和 RS485 “-” 之間各并接一個 120Ω 電阻，以減少信號在兩端的反射，保證總線的通信質量和可靠性 。
進行線路通信安裝時，要確保水流方向和水控機指示方向一致，并將水控機水平安裝，安裝時預留符合水控機大小的尺寸，防止因預留尺寸不足使水控機外殼受壓損壞 。當多臺水控機同時使用并通過 RS485 通信轉換器與電腦連接時，務必注意接線正確，避免 A 線與 B 線接錯。
（二）日常維護小竅門
日常維護對于延長 485 通訊水控機的使用壽命、保證其穩定運行至關重要。要定期對水控機進行清潔，使用干凈柔軟的濕布輕輕擦拭設備表面，去除灰塵、水漬等污垢，保持顯示屏和按鍵的清晰與靈敏 ，但要注意避免水分進入設備內部，特別是在浴室等潮濕環境中使用時，更要做好防水措施。
還要定期檢查設備的運行狀態，查看顯示屏是否正常顯示，按鍵是否靈敏，刷卡感應是否正常 。若發現顯示屏顯示模糊、按鍵無反應或刷卡無響應等問題，要及時排查故障。例如，如果顯示屏顯示異常，可能是顯示屏本身故障，也可能是連接線路松動，可先檢查線路連接是否牢固，若線路正常，再聯系專業維修人員對顯示屏進行檢修或更換 ；若是按鍵不靈，可能是按鍵接觸不良，可打開機器外殼，檢查按鍵插頭是否松動，重新插拔后看是否恢復正常，若仍不正常，需聯系廠商或代理商維修。
在通信方面，要時常檢查 RS485 通信線路是否有破損、老化、接頭松動等情況 。如果發現線路有問題，應及時更換或修復。當出現通信故障，如水控機連接后在軟件中檢測不到機器，可能是水控機通訊線沒有接、485 通訊器線接反、水控機的通訊線接頭處出現故障、網控器從電腦主機上脫落、通訊主線出現線路問題或通訊芯片壞等原因，可按照先檢查硬件連接，再排查線路，最后考慮芯片故障的順序進行排查，若是硬件連接和線路問題，可自行解決，若懷疑是通訊芯片壞，則需聯系廠商或代理商進行維修。
另外，為保證水控機的計量精度，要定期對其進行校準 。一般水控機前應保留 10D（彎曲半徑為 10 倍的管道直徑）以上直流管段，水控機后保留 5D 以上的直管段 ，若水控機的前管有縮徑時，水控機前應在 15D 以上，水控機的管道彎度 90 度時，水控機的前直管段應在 20D 以上，同時要注意避免彎頭、三通等對測量精度的干擾。在安裝水控機前，應先將管道內的石子、泥沙、麻絲等雜物沖洗干凈，以免堵塞造成故障，在使用過程中，若發現水控機計量不準確，可聯系專業人員進行校準。
五、未來展望
隨著物聯網、大數據、人工智能等技術的飛速發展，485 通訊水控機在智能水務領域的前景一片光明。未來，它有望與更多先進技術融合，實現更加智能化的用水管理。例如，與人工智能技術結合，水控機能夠根據用戶的歷史用水數據，分析用水習慣，提供個性化的節水建議和用水方案 ；借助大數據技術，管理者可以對區域內的用水情況進行全面分析，優化水資源調配，實現水資源的高效利用 。
同時，隨著人們環保意識的不斷提高，對水資源管理的要求也越來越高，485 通訊水控機作為高效的用水管理設備，市場需求將持續增長 ，不僅在學校、工廠、酒店等場所得到更廣泛的應用，還有望走進更多家庭，成為家庭用水管理的得力助手。讓我們一起期待 485 通訊水控機在未來為我們帶來更多的驚喜，也歡迎大家持續關注智能水務領域的發展動態，共同為水資源的合理利用和保護貢獻力量 。
六、總結
485 通訊水控機憑借其智能高效、穩定可靠、靈活多用等優勢，在用水管理領域展現出了巨大的價值 。它不僅解決了傳統用水計費管理中的諸多問題，如計費不精準、管理效率低、水資源浪費等，還為用戶帶來了更加便捷、公平、科學的用水體驗 ，同時也為管理方提供了有力的數據支持，幫助其實現對水資源的合理調配和高效管理。在水資源日益珍貴的今天，485 通訊水控機是我們邁向智能用水時代的得力助手 。希望大家能夠更多地了解和關注這一智能設備，在日常生活和工作中積極應用，共同為節約水資源、實現可持續發展貢獻一份力量，讓我們一起擁抱智能用水設備，開啟智慧生活新篇章 。
